D3 Čadca, Bukov - Svrčinovec, SO 281-11-02

GEOMUR - TW1

Objekt:	SO 281-11-02 Oporný múr vpravo v km 39,911 – 40,155 D3
Typ opornej konštrukcie:	GEOMUR® – TW1
Sklon líca:	86°
Povrch líca tvaroviek:	hladké líce
Rok realizácie:	2017 – 2019
Plocha múru:	1 511 m2
Maximálna výška:	9,5 m

Opis zákazky:

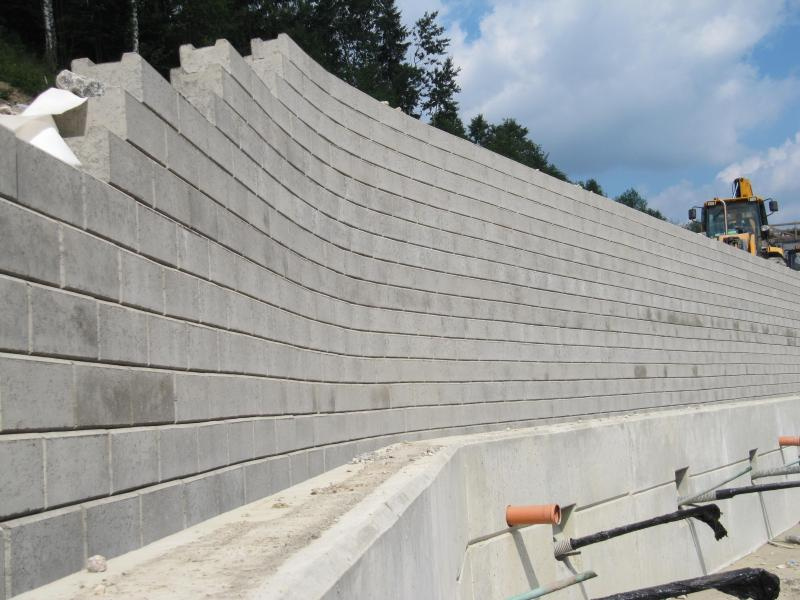

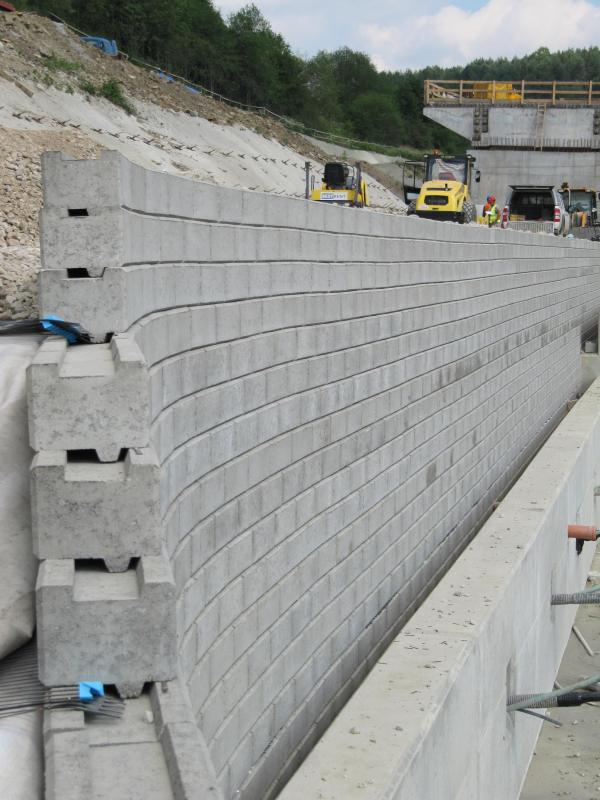

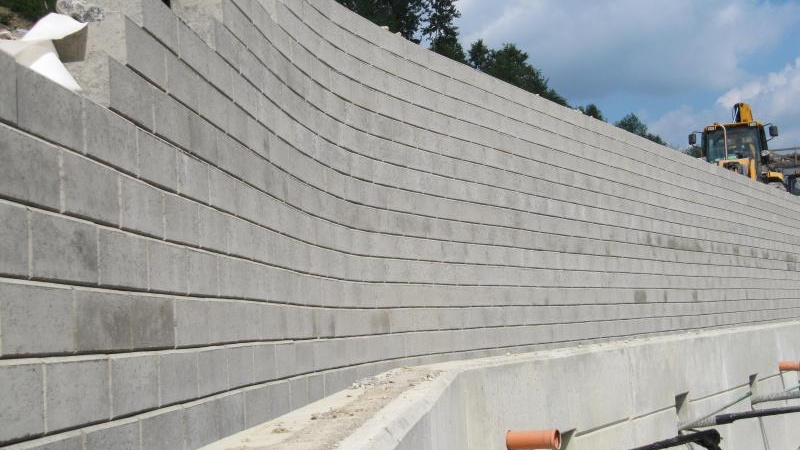

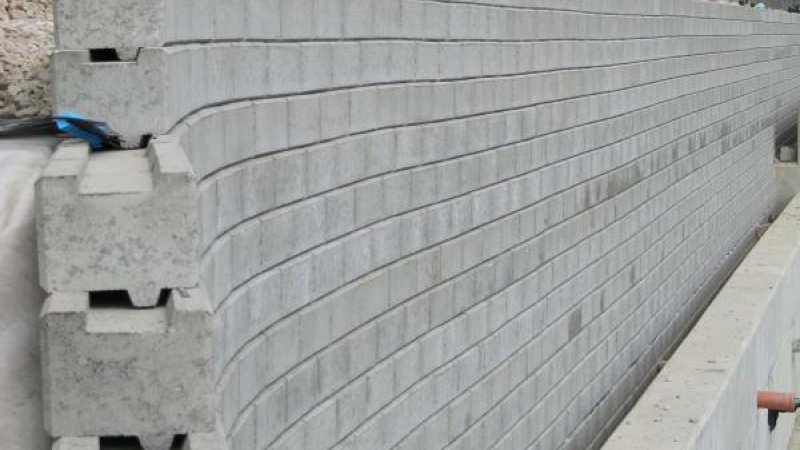

Vystužený oporný múr zaisťuje pravý jazdný pás diaľnice D3 v km 39,911 000 – 40,155 100, ktorý je v dotknutom úseku vedený vo vysokom násype a zároveň zaisťuje násypový svah rozšírenia diaľnice pre odlučovač ropných látok (ORL). Na začiatku sa múr napája na mostný objekt SO 205-00, na konci na mostný objekt SO 206-00. Oporný múr je jednostupňový, dĺžky 174,18 m. Ide o oporný múr zo systému GEOMUR^® – TW1 s lícom z betónových prefabrikovaných tvaroviek ortogonálneho tvaru vystužený jednoosovými geomrežami maximálnej dĺžky 9,0 m. Líce múru je v sklone 86°.
Základ múru tvorí ŽB kotevený prah, kotvený v jednej úrovni, založený hĺbkovo na mikropilótach. Základová škára je v pozdĺžnom smere odstupňovaná. V priečnom smere je základ vodorovný. V korune múru je umiestnená železobetónová rímsa s ukotveným oceľovým zábradlovým zvodidlom s úrovňou zachytenia H2.
